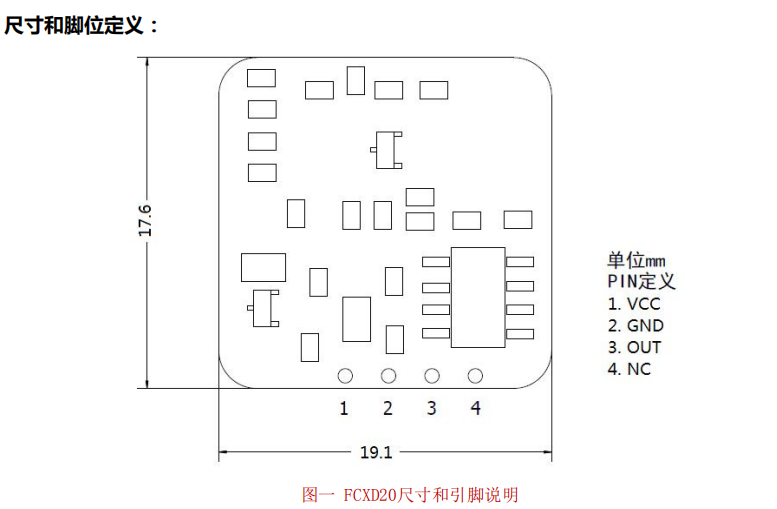

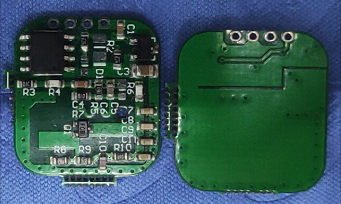

D20（外形尺寸 17.6mm×19.1mm×2.5mm）

主要参数
1、 电源电压：4~15VDC；
2、 工作电流：6mA（输出空载）；
3、 发射功率：≦2mW；
4、 输出信号：TTL 电平（3.3V）或 PWM（3kHz）；
5、 输出电流：±2mA；
6、 探测角度：>120°；
7、 探测距离：3-5m（空旷环境）；
8、 工作延时： 1~240s ±5%；

雷达感应模块的功能与特点
1、 灵活的输出：可以根据用户的需求，提供不同的方案和功能选择。
2、智能感应：当有人进入本产品的探测范围，微波雷达感应模块输出端 OUT 输出有效电平。
当没有感应信号达到一个延时周期，输出端恢复到关闭状态。
3、智能延时：感应模块启动后，在延时时间段内，如有人体活动，模块输出端 OUT 将持续
输出有效电平，直到人离开并经过一个延时周期后输出关闭或者。
4、PWM 和低亮：具有 PWM 输出功能，频率约 3kHz，可以实现低亮（低占空比）状态或者
缓亮缓灭（占空比缓变）等功能。
5、光敏控制（可选项）：根据外界的光线强度，控制模块的输出状态，达到节能效果。
6、与红外产品比较：微波雷达感应模块感应距离更远，角度广，无死区，不受环境温度、灰
尘等影响，无透镜等部件影响外壳设计。
7、微波雷达感应模块是红外和声控感应模块理想的更新换代产品，广泛地用于感应灯具、安
防、智能摄像、玩具等领域。                                                                                                                                                             雷达感应模块的典型应用
微波雷达感应模块典型应用接线如图2所示，当感应模块探测到有人体移动（导电物体移
动）时，OUT 输出 TTL 高电平（3.3V），NMOS Q 导通，使 LED 灯组点亮。没有人体移动时
感应模块 OUT 输出 TTL 低电平，NMOS Q 截止，LED 灯组关闭。
如果选用 PWM 输出格式，实现缓亮或者缓灭、阶梯关灯等。
图中电阻和电容为可选件，根据实际应用电路环境选择安装。
